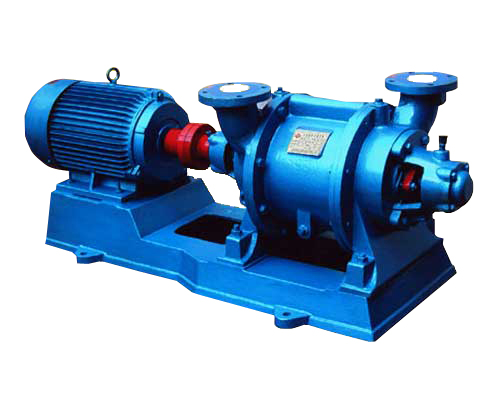

| SZ系列水环真空泵 |
 |
| 产品详细介绍 |
用途及特点：
SZ系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空和压力，吸入气体中允许混有少量液体。它被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。
由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险，所以其应用更加广泛。工作真空范围为-0.03~-0.08MPa。 |
SZ系列水环真空泵及压缩机技术规格：
| 型
号 |
真空zui大吸气量
（m3/min) |
压缩机zui大排气量
（m3/min) |
电机
功率
(Kw) |
泵转速
(r.p.m) |
水耗量
(L/min) |
zui大真空度
(%) |
zui大压力
(MPa) |
泵重
(整机)
(Kg) |
| 当真空度为 |
当压力为 (MPa) |
| 真空泵 |
压缩机 |
| 0% |
40% |
60% |
80% |
90% |
0 |
0.05 |
0.08 |
0.1 |
0.15 |
| SZ-1 |
1.5 |
0.64 |
0.4 |
0.12 |
- |
1.5 |
1 |
- |
- |
- |
4 |
5.5 |
1440 |
10 |
84 |
0.12 |
310 |
| SZ-2 |
3.4 |
1.65 |
0.95 |
0.25 |
- |
3.4 |
2.6 |
2 |
1.5 |
- |
7.5 |
11 |
1450 |
30 |
87 |
0.14 |
380 |
| SZ-3 |
11.5 |
6.8 |
3.6 |
1.5 |
0.5 |
11.5 |
9.2 |
8.5 |
7.5 |
3.5 |
22 |
37 |
970 |
70 |
92 |
0.17 |
1300 |
| SZ-4 |
27 |
17.6 |
11 |
3 |
1 |
27 |
26 |
20 |
16 |
9.5 |
70 |
80 |
730 |
100 |
93 |
0.21 |
1500 |
注：
1、真空度从40%到90%或压力从0.05MPa的吸排气量随着供水量的大小、叶轮与侧盖的间隙 大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小。
2、表内数值是在下列条件下得出： ①水温15℃ ②空气20℃ ③气体相对湿度70% ④大气压力0.1013MPa
3、表内性能偏差不超过5%
SZ-1、SZ-2压缩机外形及安装尺寸
| 代号 |
A |
B |
C1 |
C2 |
D1 |
D2 |
E |
F |
H |
P |
R |
K |
T |
M |
L |
地脚螺栓 |
| SZ-1 |
557 |
313 |
420 |
362 |
470 |
412 |
2 |
1325 |
315 |
143 |
87 |
551 |
190 |
847 |
518 |
M16×400 |
| SZ-2 |
705 |
378 |
454 |
410 |
514 |
470 |
2 |
1582 |
385 |
150 |
80 |
710 |
320 |
1119 |
610 |
SZ-3真空泵、压缩机外形及安装尺寸
| 代号 |
A |
B |
C |
D |
H |
I |
J |
K |
L |
M |
N |
P |
Q |
R |
S |
| SZ-3真空泵 |
2202 |
4 |
768 |
655 |
1177 |
1737 |
1357 |
1100 |
330 |
142.5 |
912.5 |
295 |
380 |
420 |
1050 |
| SZ-3压缩机 |
2357 |
4 |
768 |
655 |
1246 |
1836 |
1357 |
1100 |
330 |
142.5 |
912.5 |
295 |
380 |
420 |
1050 |
| 代号 |
T |
V2 |
V1 |
W1 |
W2 |
X |
Y |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
地脚螺栓 |
| SZ-3真空泵 |
650 |
480 |
580 |
650 |
550 |
20 |
320 |
235 |
200 |
125 |
205 |
170 |
100 |
M24×630 |
| SZ-3压缩机 |
650 |
540 |
580 |
650 |
610 |
20 |
320 |
235 |
200 |
125 |
205 |
170 |
100 |
SZ－4真空泵、压缩机外形及安置尺寸
| 代号 |
A |
B |
C |
D |
H |
G |
X |
M |
Y |
W |
T |
N |
L |
| SZ-4真空泵 |
927 |
787 |
1506 |
1015 |
750 |
485 |
4 |
192.5 |
650 |
1100 |
864.5 |
405 |
826 |
| SZ-4压缩机 |
927 |
787 |
1506 |
1015 |
750 |
485 |
4 |
192.5 |
650 |
1100 |
864.5 |
405 |
826 |
| 代号 |
R |
Z |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
F |
E |
地脚螺栓 |
| SZ-4真空泵 |
2733 |
950 |
175 |
225 |
290 |
150 |
225 |
260 |
18 |
18 |
70 |
575 |
M24×630 |
| SZ-4压缩机 |
2733 |
950 |
175 |
225 |
290 |
150 |
225 |
260 |
18 |
18 |
70 |
575 |
|
|
|
